Dual Canopy Mechanic Electrical Engineering Co., Ltd., Çin'deki tam otomatik transformatör oranı test cihazının önde gelen üreticilerinden ve tedarikçilerinden biridir. Lütfen burada satılık toptan indirimli ürünlerden çekinmeyin ve fabrikamızdan teklif alın. Özelleştirilmiş siparişler kabul edilir.

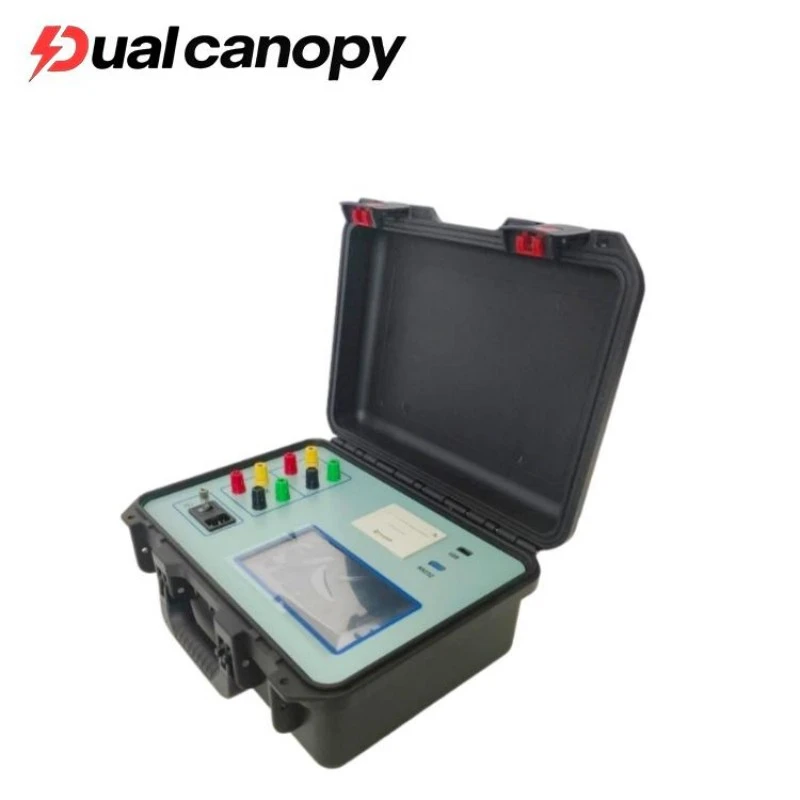

Tam Otomatik Trafo Oranı Test Cihazı Nedir?
Bir TTR test cihazı, bir sargıya düşük-voltajlı bir sinyal enjekte ederek ve diğerinde indüklenen voltajı ölçerek birincil ve ikincil sargılar arasındaki oranı doğrular. Dönüş oranı bu iki okumanın basit bölümüdür. Bu tek kontrol, sarma bütünlüğünü, kademe değiştirici hizalamasını ve vektör grubunun doğruluğunu doğrular.
Modern üniteler sarım konfigürasyonunu otomatik olarak algılayarak kurulum süresini ve operatör giriş hatalarını azaltır. Bazı modellerdeki invertör-tabanlı uyarım kaynakları, besleme harmoniklerini bastırarak, cihaz uzak bir trafo merkezindeki taşınabilir bir jeneratörden çalıştırıldığında bile okumaların sabit kalmasını sağlar.
Bu test cihazının temel işlevsel özellikleri ve pratik uygulamaları nelerdir?
Transformatör dönüş oranı (TTR) test cihazı, bir sargıya kontrollü bir düşük-voltaj sinyali ile enerji vererek ve karşı sargı boyunca ortaya çıkan potansiyeli ölçerek çalışır. Bu iki değerin bölümü kesin dönüş oranını verir. Çağdaş üniteler, değerlendirme altındaki numunenin sarım düzenlemesini ve vektör grubunu bağımsız olarak belirleyen akıllı bobin tanıma özelliğini içerebilir ve manuel kurulum karmaşıklığını azaltabilir. Veri kaydetme yetenekleri ayrıca operatörlerin ardışık ölçümleri arşivlemesine olanak tanıyarak boylamsal performans takibini ve karşılaştırmalı analizi destekler.
Saha dağıtımı üç ana alanı kapsar:
Kabul Testi:Cihaz, enerji verilmeden önce, -oran ayarları ve faz kayması dahil olmak üzere isim plakası spesifikasyonlarının- gerçek yapıyla eşleştiğini doğrulayarak güvenli bir ilk başlatma sağlar.
Durum İzleme:Periyodik araştırmalar, mekanik sargı distorsiyonuna, dönüşler arası kısa devrelere veya kademe değiştiricinin yanlış hizalamasına atfedilebilen oran kaymalarını ortaya çıkararak, büyük bir arızadan önce müdahaleye olanak sağlar.
Sorun giderme:Sistem arıza araştırmaları sırasında cihaz, teknisyenlerin transformatör{0}merkezindeki düzensizliklerin yerini belirlemesine yardımcı olan kesin temel ölçümler sağlar.
Tam Otomatik Trafo Oranı Test Cihazının temel çalışma prensibi nedir?
Cihaz voltaj ölçüm yöntemiyle çalışır. Transformatörün yüksek-voltaj ve düşük-voltaj sargılarına bağlandıktan sonra, dahili devresi eş zamanlı olarak her iki taraftaki gerilimleri örnekler ve bunların oranını hesaplayarak birincil ve ikincil sargılar arasındaki dönüş oranını doğrudan verir.
Gelişmiş modeller aynı zamanda otomatik sargı tanımlama özelliğine de sahiptir; bu özellik, cihazın test edilen cihazın sarma sayısını ve bağlantı yapılandırmasını algılamasını sağlar-böylece test iş akışını kolaylaştırır ve operatör hatasını azaltır.
Ölçüm aralıkları ve doğruluk özellikleri nelerdir?
Oran kapsamı:0,8'den 10.000'e kadar ölçümü destekler.
Açısal kapsam:0 dereceden 360 dereceye kadar tam-daire faz tespiti.
Aralığa göre hassasiyet:
0,8–500: ±2 sayım sapması ile ±%0,1 dahilinde
501–2.000: ±%0,2 dahilinde ±2 sayım sapması ile
2.001–10.000: ±2 sayım sapması ile ±%0,5 dahilinde
Faz hatası sınırı:Tüm okumalarda maksimum ±0,2 derece.
Uyarma çıkışı:Test yüküne uyum sağlayan kendi kendini-düzenleyen voltaj.
Okuma inceliği:Oran 0,0001'den daha iyi bir değere çözüldü; açı 0,01 dereceye çözüldü.
Dönüş oranı test cihazını çalıştırırken alınması gereken temel önlemler nelerdir?
Operasyonel Protokoller
1. Kurulum ve DoğrulamaCihazın geçerli bir kalibrasyon sertifikası taşıdığını ve güç kaynağının (ister dahili pil ister harici AC kaynağı olsun- kesintisiz olarak tüm test prosedürünü sürdürebileceğini doğrulayın. Enerji vermeden önce tüm kabloları, klipsleri ve arayüz bağlantı noktalarını, kontak bütünlüğünü tehlikeye atabilecek mekanik aşınma, yıpranma veya oksidasyon açısından inceleyin.
2. Uygulama ve GüvenlikTerminal bağlantılarını yaparken üreticinin bağlantı şemalarına tam olarak uyun; Yanlış kablolama geçersiz okumaların başlıca kaynağı olmayı sürdürüyor. Enerjili yüksek-voltaj noktalarının yakınında çalışırken, tam koruyucu donanım kullanın ve sahaya özgü-elektrik güvenliği kurallarına uygun olarak minimum yaklaşma mesafelerini uygulayın.
3. Bakım ve DepolamaTamamlamanın ardından, toz veya nem birikimini gidermek için mahfazayı ve iletkenleri silin, ardından korozyonu azaltmak ve çalışma ömrünü uzatmak için kitin tamamını kapalı, iklime{{0}dirençli bir kap içinde sabitleyin.
4. Metrolojik Bütünlükİzlenebilir kalibrasyon her güvenilir sonucun temelini oluşturur. Kalibrasyon aralıklarının dışında çalışan cihazlar sistematik ofsete eğilimlidir ve bu da transformatörün gerçek durumuna ilişkin teşhis değerlendirmesini bozar.
Belirtilen çalışma ortamı ve güç kaynağı koşulları nelerdir?
Çevre ve Güç Gereksinimleri
Ortam koşulları:−10 dereceden +40 dereceye kadar işlevsel; nem içeriği %90 bağıl nemin altında kalmalı ve yüzeylerde yoğuşma oluşmamalıdır.
Elektrik beslemesi:220 V AC nominal, ±%10 dalgalanmayı tolere eder; hat frekansı 50 Hz, ±1 Hz dahilinde kararlı.
Tavsiye:Ünitenin bu eşik değerlerinin üzerindeki sıcaklıklara veya neme maruz bırakılması veya yoğuşmanın oluşmasına izin verilmesi, hem ölçüm sapması hem de dahili devrelerin daha hızlı yaşlanması riskini taşır.
Dikkat:Belirtilen sıcaklık ve nem sınırlarının dışında veya yoğunlaşan ortamlarda çalıştırılması, ölçüm doğruluğunu bozabilir ve dahili bileşenlerin hizmet ömrünü kısaltabilir.
Transformatör kurulumu ve devreye alınması sırasında dönüş oranı test cihazının rolü nedir?
Kurulum ve devreye alma sırasında, transformatörün tasarım spesifikasyonlarına uygun olduğunu doğrulamak için (doğru dönüş oranı, kademe-değiştirici konumu ve vektör grubu- dahil olmak üzere) dönüşüm oranı testi enerji verilmeden önce gerçekleştirilir ve böylece ünitenin servise hazır olduğu doğrulanır.
Test aynı zamanda hatalı dahili bağlantılar, hatalı kademe ayarları veya sargı deformasyonu gibi üretim veya nakliye kusurlarının ortaya çıkarılmasına da yardımcı olur ve uygun olmayan bir üniteye-tehlikeli enerji verilmesini önler.
Teknik not:"Dönüş oranı" ve "gerilim oranı" terimleri eşdeğerdir; her ikisi de birincil-ikincil-voltajların oranını ifade eder; bu, fiziksel olarak yüksek-voltaj ve düşük-voltaj sargıları arasındaki dönüş sayısı oranına karşılık gelir.
SSS
S: Üç-fazlı invertör güç kaynağının kullanımı neden vurgulanıyor?
C: Üç-fazlı hassas invertör güç kaynağı, şebeke harmoniklerinin etkisini ortadan kaldırarak daha doğru okumalar sağlar; aynı zamanda sabit şebeke gücünün mevcut olmadığı ve güç kaynağı olarak bir jeneratörün görev yaptığı saha ortamlarında normal çalışmayı da sağlar.
S: Transformatör üretimi ve fabrika-sürüm süreci sırasında nasıl kullanılır?
C: Yarı-tamamlanmış ve tamamlanmış transformatörler fabrikadan çıkmadan önce, dönüşüm oranının doğruluğunu ve kademe değiştiricinin durumunu doğrulamak için dönüş oranı (veya voltaj oranı), önleyici test protokollerine uygun olarak ölçülür.
S: Testten önce neyin onaylanması gerekiyor?
C: Cihazın kalibre edildiğini ve yeterli pil gücüne sahip olduğunu doğrulayın ve standart prosedürlere uygun olarak hem yüksek-voltaj hem de düşük-voltaj tarafında güvenilir bağlantıların ve topraklamanın kurulduğundan emin olun.
